電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
電磁流量計傳感器的選型主要考慮因素有：傳感器的種類、口徑、壓力、電極材料、內襯材料、防護等級、尺寸大小、連接法蘭等。
①口徑的選擇：如果是新建的項目或設計，在選擇口徑時，應遵循的原則就是：保證正常流速在0.3m/s---10m/s范圍內即可，最優選擇是正常流量在下面的《口徑、流速、流量的關系表》的斜體紅色數值范圍內。當然，新工程剛上馬，系統流速處于較低狀態，隨著系統的正常運行，流速會處于較高狀態，這時只要更改現場儀表的量程就能適應，不需要更換儀表。如果現場流速過低，而且現場條件允許的話，可以通過在傳感器的前后加裝變徑管，以滿足要求，加裝變徑管應注意以下問題：

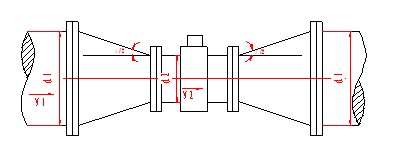

第一，為了加裝變徑管后不過多影響流速場的分布，不影響儀表的測量精度，能把變徑管視為直管段的一部分，要求變徑管的中心錐角α不大于15°，越小越好，如下圖：
第二，加裝變徑管后會產生一定的壓力損失，壓力損失為
ΔP=ρ/200ξ1 V22+ξ2 V22+ξ3 V12)
ΔP---損失的壓力，單位MPa
ρ---被測介質密度，單位Kg/m3
ξ1 、ξ3---分別是漸縮管、漸擴管的系數，該值與雷諾數有關，例如：
α＝8°時，ξ1、ξ3的值：
d1/d2 |
1.2 |
1.3 |
1.4 |
1.5 |
1.6 |
1.7 |
1.8 |
1.9 |
2.0 |
ξ1 |
0.018 |
0.023 |
0.0255 |
0.028 |
0.03 |
0.0308 |
0.0315 |
0.0323 |
0.0332 |
ξ2 |
0.01 |
0.02 |
0.07 |
0.15 |
0.26 |
0.43 |
0.64 |
0.9 |
1.25 |
ξ2 ＝0.02 傳感器管系數
V1、V2--- 分別是變徑管前方系統管道流速、傳感器管道流速，單位m/s
