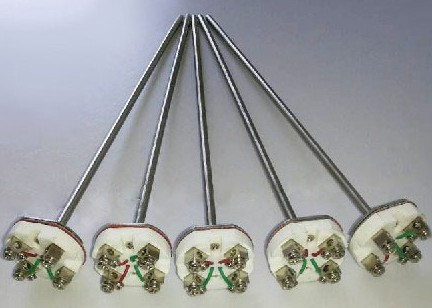

熱電阻芯是用于裝配式熱電阻產品的測溫元件之一,其不僅可以作為熱電阻元件與熱電阻保護管配套使用,也可以單獨使用與顯示儀表、記錄儀表等二次儀表配套測量顯示各生產過程中的液體、氣體已經固體表面的溫度。該產品具有體積小、精度高、線性好、熱響應時間快、長期穩定等優點,是理想的測溫元件之一。
              主要技術參數:
1、規格直徑:Ф3 Ф4 Ф5 Ф6 Ф8
2、精度等級:A級 B級
3、分度號: Pt100  Cu50
4、測溫范圍: -200度~600度
5、熱響應時間:<30S
6、測量端形式:?jiǎn)沃В憾制  三線制   四線制  雙支四線制  雙支六線制
7、產品執行標準
   JB/T 8623-1997    JB/T 8622-1997
8、溫度測量與允差


                熱電阻類別   |
                測溫范圍 ℃   |
                分度號   |
                允許偏差△t℃   |


                WZP型熱電阻   |
                -200~600  |
                Pt100  |
                B級(-200~600℃ 允差±(0.30+0.005|t|)   |


                A級(-200~550℃) 允差±(0.15+0.002|t|)   |


                WZC型銅電阻   |
                -50~150  |
                Cu50  |
                B級 允差±(0.3+6.0×10-3t)   |


                注:式中"t"為感溫元件的實測溫度絕對值。   |



            型號及規格


                | WZ□  |
                熱電阻 標準型   |


                   |
                標記   |
                熱電阻品種   |


                C  |
                銅熱電阻   |


                P  |
                鉑熱電阻   |


                   |
                標記   |
                測量端形式   |


                1  |
                單支數(不標記)直徑Ф3~Ф8  |


                2  |
                雙支數(不適用于銅熱電阻)直徑Ф5~Ф8  |


                   |
                標記   |
                接線形式   |


                -0  |
                無安裝固定方式   |


                   |
                標記   |
                接線形式   |


                1  |
                帶瓷板   |


                9  |
                引線引出式   |


                   |
                標記   |
                精度等級   |


                 A  |
                A級   |


                 B  |
                B級   |


                   |
                標記   |
                   |


                2  |
                二線制-適用于單支   |


                   3  |
                三線制-適用于單支   |


                4  |
                四線制-適用于單支或者雙支   |


                6  |
                六線制-適用于雙支   |


                標記S-  |
                傳感器直徑   |


                3  |
                Ф3  |


                4  |
                Ф4  |


                5  |
                Ф5  |


                6  |
                Ф6  |


                8  |
                Ф8  |


                   |
                標記   |
                傳感器長度   |


                ×桿長   |
                L=  mm  |
                   |


                   |
                +引線長度   |
                l=  mm  |



             |
