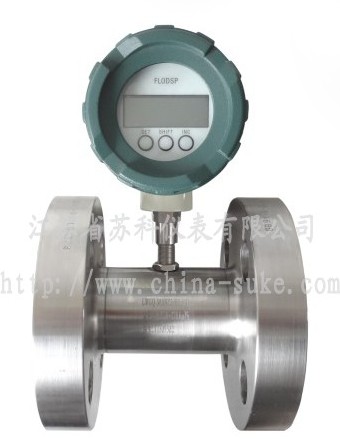

應用：
SKLWGQ型高壓氣體渦輪流量計采用壓電應力式傳感器,可在-20℃～+250℃的工作溫度范圍內工作。該流量計與相應的流量積算儀表、現場顯示表等配套可用于測量液體的流量和總量。廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體以及其它各種無腐蝕性氣體的計量或流量控制等場合。
工作原理：
當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性地改變磁電感應系統中的磁阻值，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后進行顯示或傳送至相應的流量積算儀表、PLC或上位計算機，進行流量或總量的測量。
LRT-I現場顯示表（鋰電池供電）的技術性能
精度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：－20～60℃
介質溫度：－20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
外殼組件的材料：ZL104鑄鋁合金
電源：3.6V鋰電池(1年更換電池)
顯示：6位LCD及工程單位顯示
流量％、瞬時流量、累計流量有6種組合顯示方式
輸出：無輸出
記憶功能：斷電時，所有數據仍保留
誤差修正：分段修正
外殼防護：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.5kg
LRT-Ⅱ現場顯示表（鋰電池供電）的技術性能
精度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：－20～60℃
介質溫度：－20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
外殼組件的材料：ZL104鑄鋁合金
電源：＋24VDC
顯示：6位LCD及工程單位顯示
流量％、瞬時流量、累計流量有6種組合顯示方式
輸出：脈沖或4～20mA
記憶功能：斷電時，所有數據仍保留
誤差修正：分段修正
外殼防護：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.8kg
LRT-Ⅲ現場顯示表（外供電）的技術性能
精度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：-20～60℃
介質溫度：-20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
放大器外殼組件的材料：ZL104鋁合金材料
電源：＋24V DC±4.8V DC
顯示：3行LCD及工程單位顯示
顯示溫度、壓力、瞬時流量（標況、工況）、累計流量（標況、工況）
輸出：
脈沖
4～20mA模擬
記憶功能：斷電時，所有數據仍保留
記錄功能（可選）：可追溯1年內的歷史記錄（時間、流量、溫度和壓力）
誤差修正：自動溫度壓力補償運算，分段修正
通信（可選）：RS485
外殼類別：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.8kg
技術性能：
高壓氣體渦輪流量傳感器的公稱通徑、流量范圍、流體溫度、公稱壓力、環境溫度、相對濕度、最大壓力損失見表
型號
規格 |
工作狀態流量范圍(m3/h) |
流體溫度 |
環境溫度 |
相對濕度 |
公稱壓力PN(MPa) |
最大壓力損失(kPa) |
基本誤差
1% |
基本誤差
1.5% |
基本誤差
2.5% |
LWGQ-15 |
|
|
1.5～7.5 |
-20～+120℃ |
-20～+60℃ |
≤95％ |
6.3 |
1 |
LWGQ-25 |
|
|
6～42 |
0.7 |
LWGQ-40 |
8.4～84 |
8.4～160 |
|
1.6
2.5
4.0 |
0.6 |
LWGQ-50 |
16.8～168 |
16.8～336 |
|
0.5 |
LWGQ-80 |
34～340 |
34～680 |
|
0.7 |
LWGQ-100 |
51～510 |
51～1020 |
|
0.7 |
LWGQ-150 |
98～980 |
98～1960 |
|
0.8 |
LWGQ-200 |
170～1700 |
170～2550 |
|
0.8 |
LWGQ-250 |
230～2300 |
230～3450 |
|
0.8 |
LWGQ-300 |
400～4000 |
400～6000 |
|
0.8 |
型號規格：
| 型號 |
規格代號 |
說明 |
SKLWGQ |
高壓氣體渦輪流量計
|
公稱通徑 |
-15
-25
-40
-50
-80
-100
-150
-200
-250
-300 |
15mm(管螺紋G1″)
25mm(管螺紋G11/4″)
40mm(法蘭型)
50mm(法蘭型)
80mm(法蘭型)
100mm(法蘭型)
150mm(法蘭型)
200mm(法蘭型)
250mm(法蘭型)
300mm(法蘭型) |
型式代號 |
A
B
C |
±2.5％(DN15,25)
±1.5％(1:15)
±1.0％(1:10) |
輸出信號 |
P
I
T
M
C |
脈沖輸出
4～20mA輸出
現場瞬時/累積流量指示（LRT-Ⅰ，電池供電）
脈沖/4～20mA輸出和現場瞬時/累積顯示(LRT-Ⅱ)
自動溫壓補償，脈沖/4～20mA輸出和現場顯示(LRT-Ⅲ) |
公稱壓力 |
C1
C2
C3
C4
C5
C6
C7 |
PN1.6MPa
PN2.5Mpa
PN4.0Mpa
PN6.3Mpa*
PN16Mpa*
PN25Mpa*
PN40Mpa* |
防爆要求 |
/NE
/EX |
不防爆
防爆等級Ex ib Ⅰ（脈沖，模擬）
或Ex dⅡ BT4（LRT-1） |
特殊選項 |
/□ |
例：高壓等 |
注：1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者為特殊定貨。
|
