固定分體式超聲波流量計特點
精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常。
測量范圍大
選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量
可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
支持中英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷
抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
固定分體式超聲波流量計基本參數
可選配的傳感器 |
基本型號 |
測量范圍 |
流體溫度 |
精度 |
| 標準外夾式 |
TS-2(小型) |
SK-TUF-2000SNB1 |
DN15-100mm |
-30℃～90℃ |
優于 ±1% |
|
TM-1(中型) |
SK-TUF-2000SNB2 |
DN50-700mm |
TL-1(大型) |
SK-TUF-2000SNB3 |
DN300-6000mm |
| 高溫外夾式 |
HTS-1(小型) |
SK-TUF-2000SNB4 |
DN15-100mm |
-30℃～160℃ |
|
HTM-1(中型) |
SK-TUF-2000SNB5 |
DN50-1000mm |
| 插 入 式 |
TC-1(標準插入) |
SK-TUF-2000SNC1 |
DN80-6000mm |
-40℃～160℃ |
|
TLC-2(加長插入) |
SK-TUF-2000SNC2 |
| 標準管段式 |
標準管段式 |
SK-TUF-2000SNG |
DN15-1000mm
(詳見附錄2)
|
-40℃～160℃ |
優于 ±0.5% |
|
電 源 |
一次表DC8-36V, 二次表AC220V或DC24V |
輸 入 |
3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入 |
輸 出 |
隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 ) |
通信協議 |
METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議 |

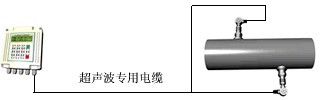

固定分體式超聲波流量計測量組成圖
選
擇
的
主
機 |
|
壁掛型 SK-TUF-2000SW
用于掛墻安裝
尺寸：170×180×56mm |
|
外夾式測量圖 |
|
|
盤裝型 SK-TUF-2000SS
用于儀表盤安裝
尺寸：152×76mm |
|
插入式測量圖 |
|
|
壁掛型 SK-TUF-2000SD
防爆等級DⅡBT4
尺寸：298×298×110mm |
|
管段式測量圖 |
|
固定分體式超聲波流量計系列產品有：便攜式超聲波流量計，手持式超聲波流量計，固定一體基本型超聲波流量計，超聲波流量計，固定一體功能型超聲波流量計； |
