多重顯示
一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單
傳輸距離遠組網快捷
正確率測量
線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%
防護等級高
采用全灌膠防水工藝一次表防護等級可達到IP68，可浸入水下2米工作
操作方便
既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示
測量范圍大
選用不同型號的傳感器，可實現口徑DN15～DN6000mm管道流量的測量
一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力好，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
固定一體基本型超聲波流量計選擇的主機
基本型SK-TUF-2000B
 |
體積小巧，僅有139×48×34mm
價格低，只具備流量測量功能
防護等級IP68,采用全灌膠防水工藝
可實現本地測量，二次遠傳顯示及參數設定：組網測量 |
固定一體基本型超聲波流量計可選配的二次儀表
|
|
|
壁掛型 SK-TUF-2000BW
用于掛墻安裝
尺寸：178×165×55mm |
盤裝型 SK-TUF-2000BS
用于儀表盤安裝
開孔尺寸：152×76mm |
防爆型 SK-TUF-2000BD
防爆等級DⅡBT4，用于防爆場合
尺寸：298×298×110mm |
固定一體基本型超聲波流量計可選配的傳感器
特 點 |
基 本 型 |
| 外 夾 式 |
SK-TUF-2000BNB |
- 安裝無需斷流，無壓力損失
- 精度優于±1%
- 安裝維修方便，用戶可自行安裝
- 價格低，與測量口徑無關
- 適合于工況條件較好的環境
|
|
| 插 入 式 |
SK-TUF-2000BNC |
- 安裝無需斷流，無壓力損失
- 精度優于±1%
- 用戶需經培訓后，采用專用開孔器才能自行安裝
- 價格較高，與測量口徑無關
- 接收信號良好，長期運行穩定，可靠
|
|
| 標準管段式 |
SK-TUF-2000BNG |
- 安裝需斷管,斷流，無壓力損失
- 精度優于±0.5%
- 安裝維修需斷流，用戶可自行安裝
- 測量口徑越大，價格越高
- 精度佳，接收信號良好，長期運行穩定可靠
|
|
基本參數
| |
可選配的傳感器 |
基本型號 |
測量范圍 |
流體溫度 |
精度 |
| 標準外夾式 |
TS-2(小型) |
SK-TUF-2000BNB1 |
DN15-100mm |
-30℃～90℃ |
優于 ±1% |
|
TM-1(中型) |
SK-TUF-2000BNB2 |
DN50-700mm |
TL-1(大型) |
SK-TUF-2000BNB3 |
DN300-6000mm |
| 高溫外夾式 |
HTS-1(小型) |
SK-TUF-2000BNB4 |
DN15-100mm |
-30℃～160℃ |
|
HTM-1(中型) |
SK-TUF-2000BNB5 |
DN300-1000mm |
| 插 入 式 |
TC-1(標準插入) |
SK-TUF-2000BNC1 |
DN80-6000mm |
-40℃～160℃ |
|
TLC-2(加長插入) |
SK-TUF-2000BNC2 |
| 標準管段式 |
標準管段式 |
SK-TUF-2000BNG |
|
-40℃～160℃ |
優于 ±0.5% |
|
電 源 |
一次表DC8-36V, 二次表AC220V或DC24V |
輸 入 |
無 |
輸 出 |
RS-485 |
通信協議 |
METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議 |
|

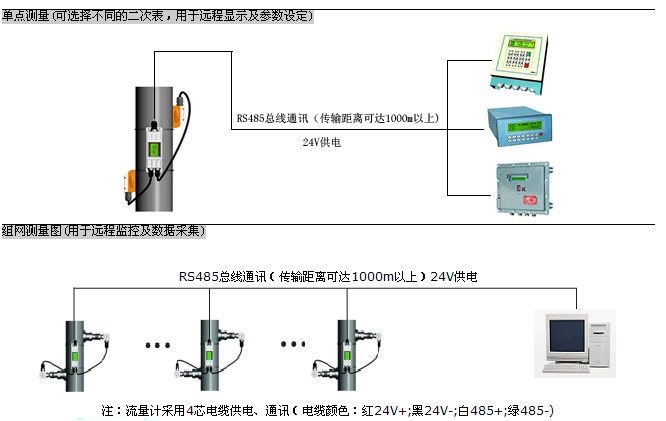

固定一體基本型超聲波流量計構成圖
 |
